ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

ТОМОГРАФИК УД4-ТМ (2.69)


Дефектоскоп универсальный УД4-ТМ "ТОМОГРАФИК" (версия 2.69) имеет встроенный режим  определения координат дефектов, их  условных размеров и коэффициента выявляемости, а также совмещает в себе с возможностью проведения уточняющего контроля ручным искателем. Выявлению подлежат производственно-технические и эксплуатационные дефекты в виде несплошностей с минимальными размерами от 6 мм². Основное назначение дефектоскопа - выявление дефектов в перьях подошвы рельса методом ультразвуковой дефектоскопии, принцип трансформации ультразвуковых волн (УЗК) представлен на рис.2.


Развертка - А
Превышение амплитуды сигнала заданного браковочного уровня.

Развертка - В
В данную развертку попадают все отражатели (дефекты), находящиеся  в перьях подошвы - левая, правая грань; в проекции шейки в подошву, а также очаги коррозии на поверхности перьев подошвы.

Настройка основных каналов дефектоскопа проводится на рельсе контрольного тупика с искусственным дефектом в виде сверления
диаметром 5 мм в пере подошвы рельса рис.1. Настройка ручных искателей, проводится на стандартном образце СО-3P.


Схема расположения искусственного дефекта
Рис.1 Схема расположения искусственного дефекта
Сверление диаметром 5 мм + 0,2 мм
Принцип трансформации УЗК волн


Рис.2 Принцип трансформации УЗК волн
 "Слепая" зона составляет 350 мм (расстояние от точки выхода луча искательной системы до подошвы рельса под углом 50°)

Рис 3. Фактическое подверждение дефекта методом механического долома





Эксплуатационные характеристики:

  • Средний расход контактной жидкости для обеспечения акустического контакта не более 3-х л/км рельсовой нити;
  • При температурах окружающего воздуха от +1 до +50 градусов в качестве контактной жидкости используется вода, от 0 до -40 градусов используется  жидкость с незамерзающими и антикоррозийными свойствами;
  • Масса дефектоскопа в рабочем состоянии не более 5 кг;
  • Габаритные размеры дефектоскопа в рабочем состоянии: не более 1000х300х250мм;
  • Средний срок службы дефектоскопа, с учетом ЗИП и технического обслуживания – не менее 7 лет.

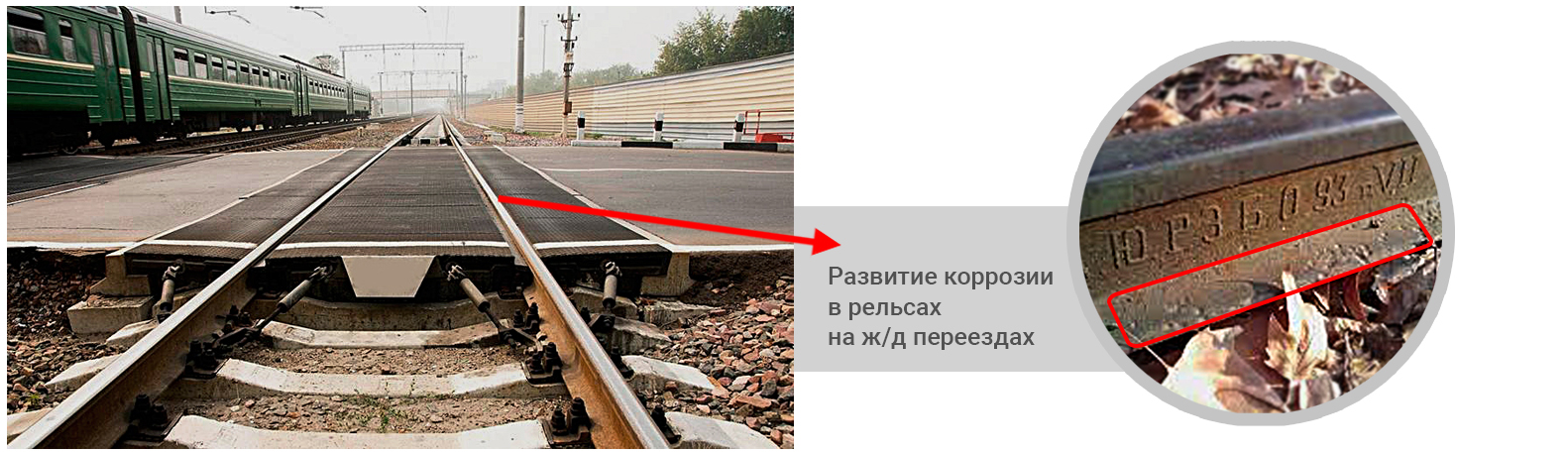

Дефектоскоп универсальный УД4-ТМ "ТОМОГРАФИК" (2.69) является эффективным средством контроля рельсов на железнодорожных переездах, т. к. они наиболее подвержены коррозии.

Комплект поставки:

  • Дефектоскоп универсальный УД4-ТМ "ТОМОГРАФИК" (версия 2.69)
  • однониточный  сканер с предустановленными УЗК датчиками и датчиком пути,
  • модуль контактной жидкости,
  • комплект ручных  ПЭП,
  • рабочий комплект ЗИП,
  • транспортный кейс,
  • комплект технической документации.
