Томографик 1.3, Паспортизация ПЭП


Программное приложение "Паспортизация ПЭП" (АРД диаграммы) позволяет по стандартному образцу ОН-1 или СО-3Р измерить основные характеристики ПЭП, включая задержку в призме, угол ввода по стали, расчет АЧХ и построение АРД диаграмм. Это функция с практической стороны, позволяет применять датчики разных производителей и учитывать их индивидуальную погрешность и степень износа.

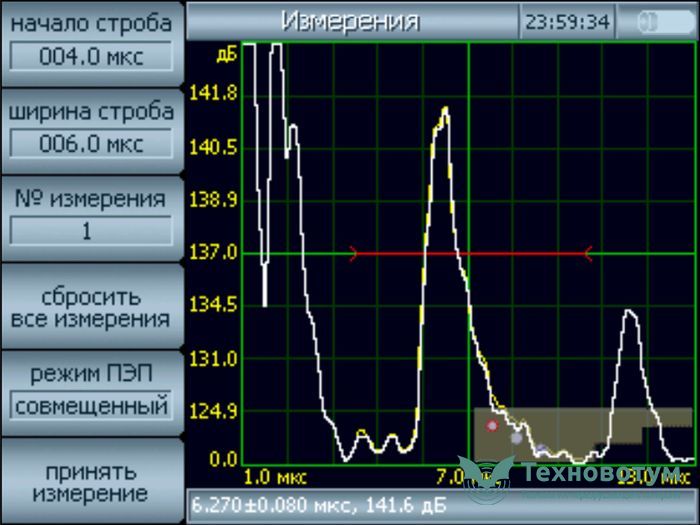

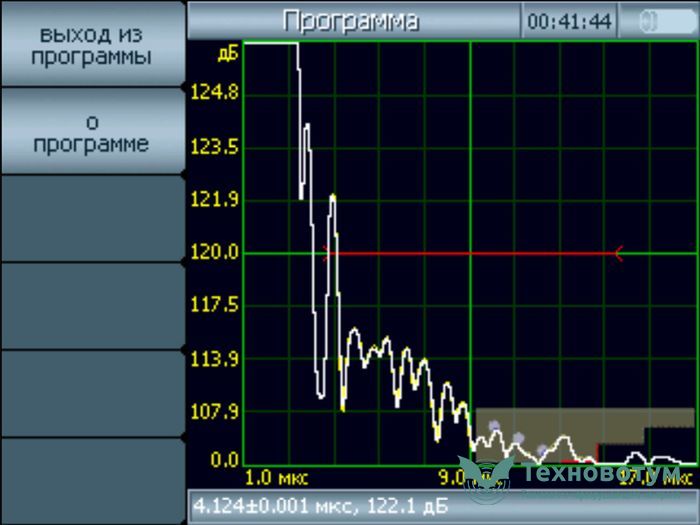

На экране присутствуют подсказка, указывающая от какого отражателя необходимо получить сигнал, и огибающая. Сигнал с наибольшей амплитудой принимается для дальнейших расчетов. Всего достаточно провести три измерения.

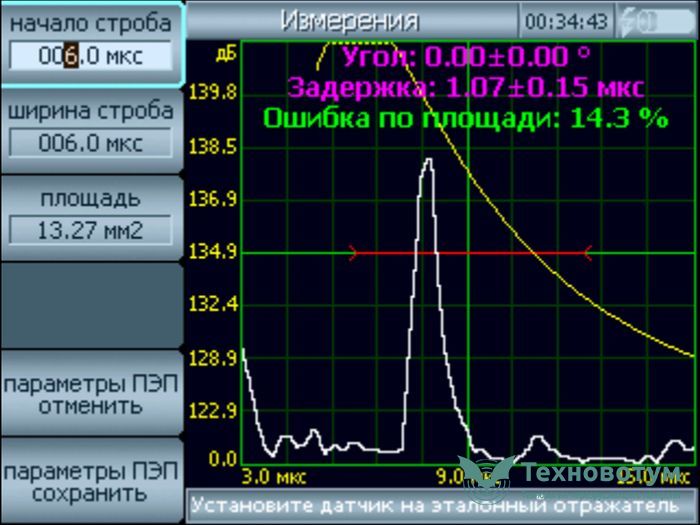

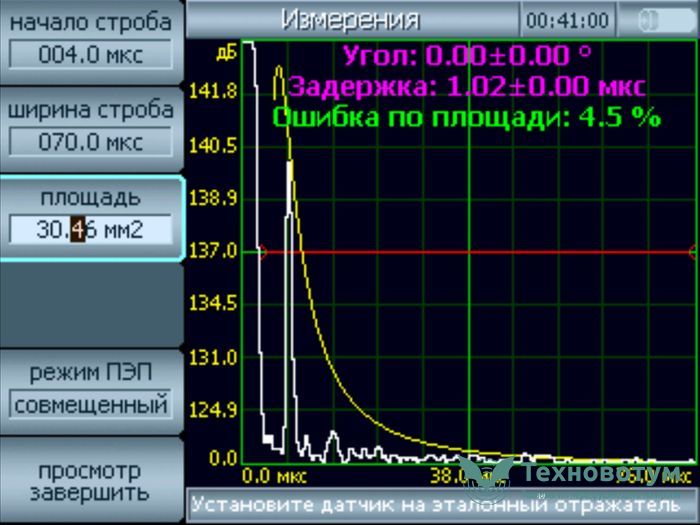

После снятия параметров программа позволяет проверить правильность АРД-диаграммы на дефекте с известной эквивалентной площадью, а затем сохранить результаты в архив. (рис.1). Документирование результатов контроля осуществляется посредством универсального приложения АРМ Дефектоскописта. Программа работает с детектированным сигналом, что облегчает визуальное восприятие.

           Функциональные данные:

  • Определение угла ввода, задержки в призме и АРД-диаграммы датчика на стандартных образцах СО-2 и СО-3Р
  • Режим проверки АРД-диаграммы
  • Детектированный сигнал (визуализация)
  • Автоматическая регулировка усиления
  • Архив на 1000 записей
