Томографик 4.1, Вихретоковый дефектоскоп

Вихретоковый дефектоскоп (ВД) Томографик 4.1. предназначен для выявления дефектов типа усталостных трещин на поверхности деталей из немагнитных и ферромагнитных сплавов.


Томографик 4.1,  обеспечивает контроль плоских и криволинейных поверхностей с радиусом положительной и отрицательной кривизны до 20мм.

Вихретоковый преобразователь ВТП-2-02 карандашного типа обеспечивает работу в частотном диапазоне от 1 до 10 МГц.

Комплект накладных насадок позволяет контролировать детали из материалов с удельной электропроводностью (0,4 – 40)*106 См/м.

Информация о текущей точке контроля представлена положением специального курсора на комплексной плоскости.

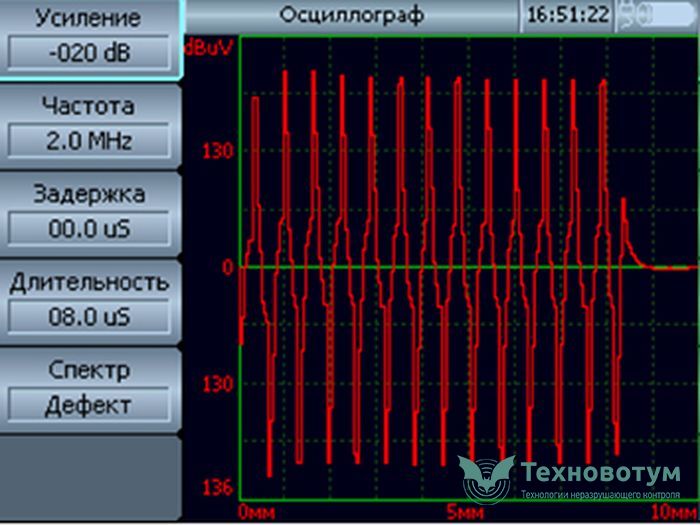

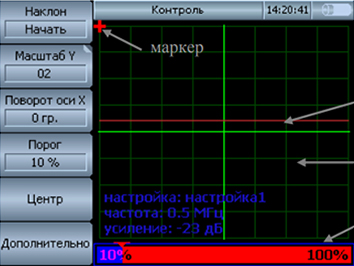

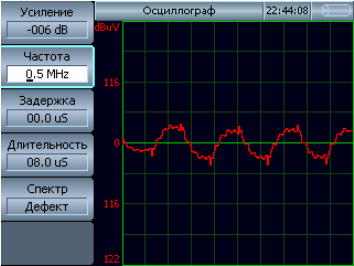

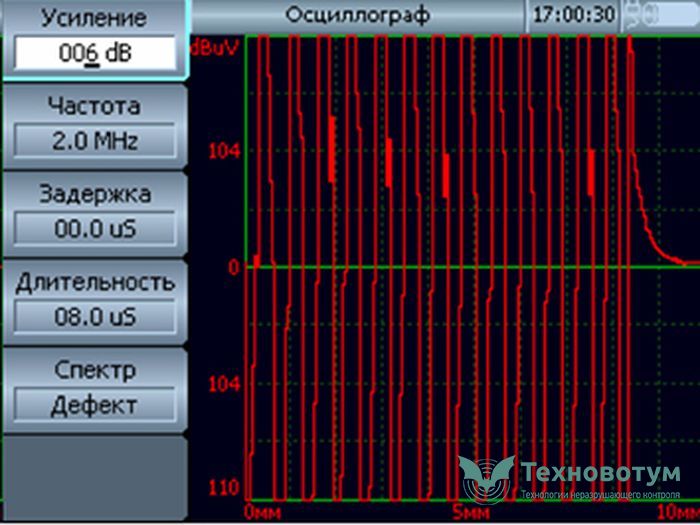

Изменение наклона преобразователя в пределах 0-15° от нормали к контролируемой поверхности приводит к горизонтальному смещению курсора на комплексной плоскости относительно начала координат, а наличие дефекта приводит к отклонению курсора от горизонтали. Траектория курсора высвечивается на экране прибора (Рис. 1). Предусмотрена также возможность обработки и визуализации развертки типа А-скан с последущим сохранением в архив (Рис. 2). Документирование результатов контроля осуществляется посредством универсального приложения АРМ Дефектоскописта.

Технические характеристики:

  • обнаружение трещин протяженностью не менее 3мм, с раскрытием в пределах от 0,05 до 1мм
  • угол отклонения преобразователя от нормали к контролируемой поверхности от 0 до 30°
  • зазор между преобразователем и контролируемой поверхностью не более 0,5 мм при шероховатости поверхности Ra 1,25 мкм
  • минимальное расстояние до края контролируемого изделия - 5мм
