Томографик 4.2

Программное приложение к Дефектоскопу Томографик УД4-ТМ, «Толщиномер покрытий» предназначено для  измерения толщин непроводящих материалов (лакокрасочных и т.п.) покрытий, наносимых на магнитный или немагнитный электропроводный материал.
Работа данного режима состоит из двух этапов:  настройка и измерения толщины покрытия.

До начала работы с режимом измерения толщин покрытий требуется выполнить его настройку или загрузить ранее сохраненную настройку (Толщиномер->Настройка->Загрузить настройку).

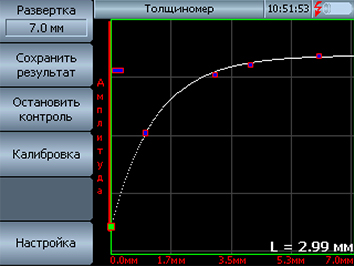

Назначение кнопок меню:

  • Развертка – регулировка развертки в мм (шкала толщин);
  • Сохранить результат – сохранение результата контроля в архив;
  • Калибровка – калибровка преобразователя;
  • Настройка – настройка режима толщинометрии покрытий.

Настройка режима  состоит из следующих этапов:

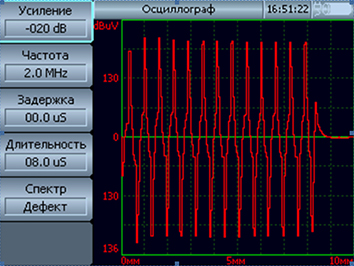

  • В меню «Осциллограф» установить значение рабочей частоты преобразователя и значение усиления принимаемого сигнала. Усиление нужно отрегулировать таким образом, чтобы при манипуляции преобразователя максимальная амплитуда сигнала не выходила за пределы окна.
  • Перейти в  меню «Толщиномер» и нажать клавишу «Калибровка». Выполнить требуемые действия по подсказкам прибора. В результате, при установки преобразователя на поверхности объекта контроля курсор опустится вниз, а, при удалении - поднимется вверх.

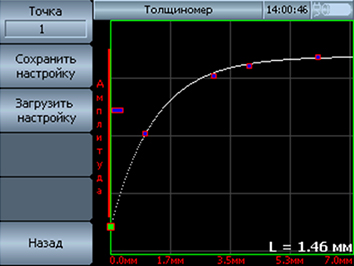

  • Перейти в меню точек. Установить между преобразователем и объектом контроля непроводящий образец известной толщины и нажать «Добавить». Внести соответствующую  толщину в строчке меню  «Толщина». При желании обновить уровень точки нажатием кнопки «Обновить». Данный пункт повторить для нескольких непроводящих образцов разных известных толщин.
  • Если контроль будет проводится неоднократно, есть возможность сохранить данную настройку, нажатием кнопку «Сохранить настройку».

    Алгоритм измерения толщины покрытия

    Прислонить датчик к поверхности контроля, и наблюдать значение измеренной толщины в правом нижнем углу. При желании сохранить результат в Архив нажать кнопку «Сохранить результат»
