ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

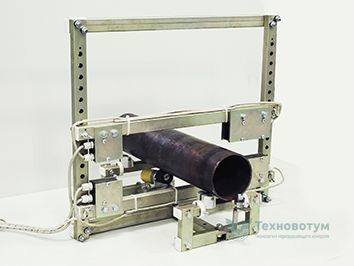

ФОТОН 1200

Установка "ФОТОН 1200" предназначена для сплошного контроля в поточно-серийном производстве труб и осей на соответствие заданным геометрическим параметрам. Применяется на трубных и металлургических предприятиях ориентированных на выпуск трубной арматуры и круглого проката.

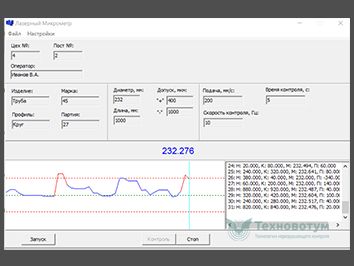

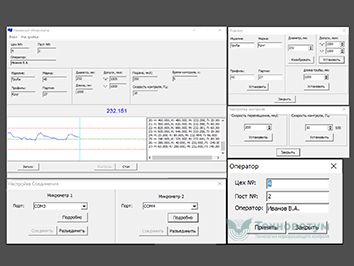

Принцип работы "ФОТОН 1200" основан на проведении измерений геометрических параметров в одном и том же сечении при вращательно-поступательном движении контролируемого изделия. Система является стационарной и легко встраиваемой в технологический конвейер заказчика.  В зависимости от производственных требований, "ФОТОН 1200" программно настраивается на необходимый шаг сканирования (дискретизации)  с учетом контролируемого типоразмера. Имеется встроенная функция сигнализации дефекта (АСД).  Сбор информации, обработка и отображение результатов контроля на экране ПК доступно в режиме "on-line".

Объектами контроля являются промышленные трубы, прутки, оси, различные валы (двигателей, турбин, генераторов).

Программно настраиваемые параметры слежения:

  • Внешний текущий и средний диаметр;
  • Овальность и изогнутость;
  • Конусность;
  • Седлообразность и бочкообразность.


Открытая архитектура "ФОТОН 1200" позволяет адаптировать программу контроля под условия Заказчика и решение более сложных и серьезных  задач. Так, например, для получения параметра "радиус кривзны", система дооснащается специализированным оптическим  сканером слежения за огибающей.  "ФОТОН 1200"  измеряет  параметрические отклонения от заданных норм,  осуществляет мониторинг и анализ геометрических параметров объекта:

  • Измерение линейного перемещения заготовки (ее длину);
  • Радиус кривизны.

"ФОТОН 1200" универсален для работы в агрессивных средах, в условиях повышенных температурных диапазонов и на загрязненных участках.

Комплект поставки:

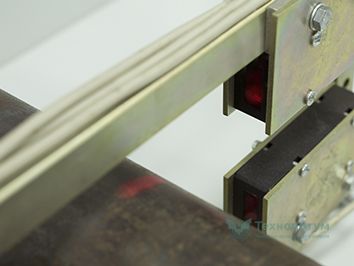

  • Двухканальный лазерный модуль (приемники/излучатели);
  • Механизм юстировки оптических элементов;
  • Персональный компьютер;
  • Методика управления и обработки результатов измерений;
  • Руководство по эксплуатации с методикой настройки и поверки.



Система устойчива к воздействию внешних климатических факторов при эксплуатации по группе исполнения УХЛ 4.2 (ГОСТ 15150, предельные  рабочие значения температуры воздуха от +1 до +45 °С; верхнее значение относительной влажности воздуха 80% при 25 °С). Электронные блоки системы по степени защиты от проникновения пыли и воды соответствуют исполнению IP 54 по ГОСТ 14254.
