СЛАЙДЕР М3

МЕТОДЫ КОНТРОЛЯ И ПРИМЕНЯЕМЫЕ ПРЕОБРАЗОВАТЕЛИ (PDF)

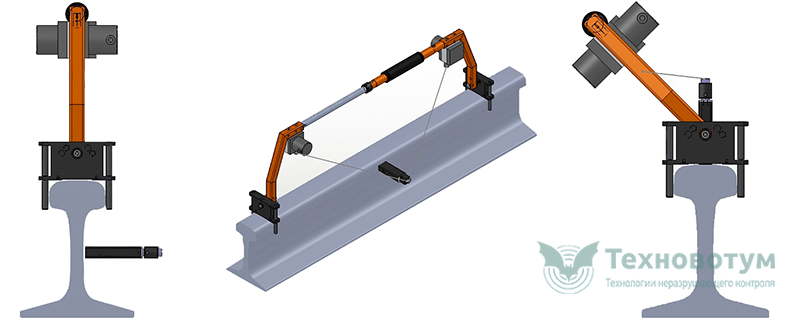

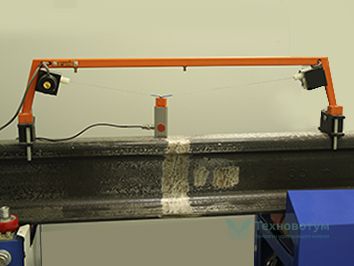

 Механическая система двухмерной привязки координат CЛАЙДЕР М3, применяется совместно с универсальным дефектоскопом Томографик УД4-ТМ для контроля сварных стыков электроконтактной и алюмино-термитной сварки.

CЛАЙДЕР М3 позволяет регистрировать запись ультразвукового контроля с различных поверхностей рельса:

• головка рельса с поверхности катания;
• головка рельса с боковых строн;
• шейка рельса;
• перья рельса.

Для рельсов, уложенных в путь и в условиях РСП, применяются различные ПЭП согласно действующему регламенту:

Для контроля поперечного сварного шва в зоне головки ,шейки и перьев при помощи Слайдера М3 используются пьезоэлектрические преобразо- ватели (ПЭП) наклонные совмещенные и прямые раздельно-совмещенные.

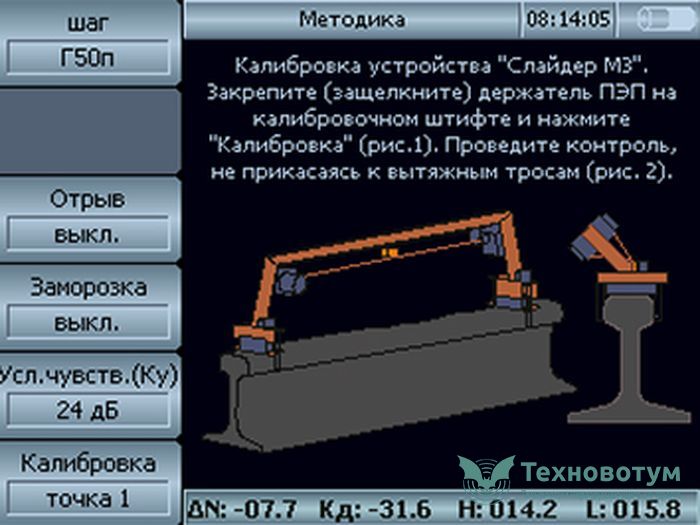

Установленная в дефектоскоп Томографик УД4-ТМ методика ультразвукового контроля сварных стыков рельсов обеспечивает:

• настройку параметров преобразователей по CO-3Р и контроль сварных соединений в соответствии с требованиями СТО РЖД 1.11.003-2009, ТИ 07.96-2011 и ТИ 07.42-2004;
• слежение за контактом преобразователя (ПЭП) с поверхностью рельса (функция «Отрыв»);

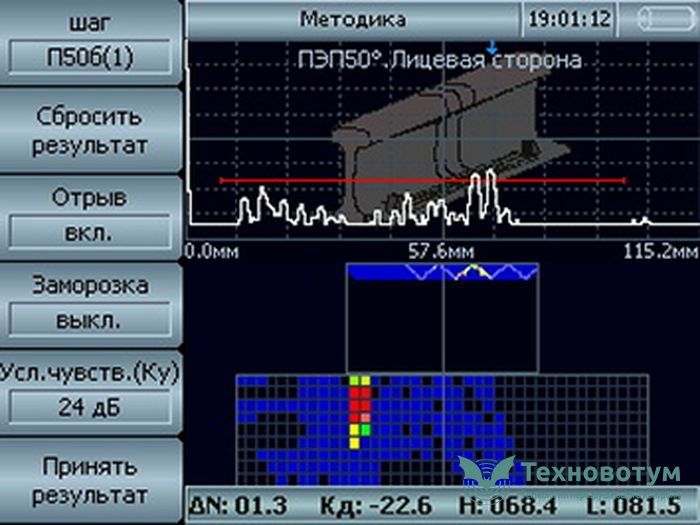

• построение для каждой зоны выборочных В (t) - разверток;
• определение GPS координат контролируемого объекта.

CЛАЙДЕР М3 совместно с установленной в дефектоскоп Томографик УД4-ТМ методикой ультразвукового контроля сварных стыков рельсов дополнительно обеспечивают:

• определение местоположения ПЭП на объекте контроля;
• слежение за траекторией движения ПЭП;
• слежение за полнотой контроля;
• определение размеров и координат обнаруженных дефектов;
• визуализацию обнаруженных дефектов в виде В,С разверток в приборе, а также в протоколах с использованием программы «АРМ дефектоскописта», установленной на ПК. (Отображение B-развертки – суммарное изображение серии В-разверток, наложенных с учетом направления сканирования относительно стыка).

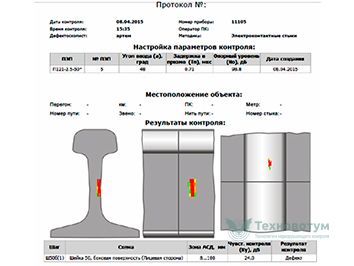

Накопленная в процессе контроля информация передается в компьютер для подготовки и распечатки итогового протокола контроля. Точность позиционирования обеспечивается за счет использования высокоточных энкодеров, встроенных в оси вращения сканера. Использование Томографик УД4-ТМ с системой СЛАЙДЕР M3, снабженной двухкоординатной системой позиционирования, позволяет проводить сканирование по всей поверхности сварного стыка, запоминать в реальном режиме времени координаты залегания обнаруженных дефектов с построением томографического изображения (отображение дефектограмм В,С-разверток в трех видах рельса с использованием программы «АРМ дефектоскописта») и оценкой степени их опасности . Применение дефектоскопа УД4-ТМ со специализированными программой и координатными устройствами позволяют повысить объективность и достоверность за счет снижения влияния человеческого фактора на результаты контроля.
