ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

УСК-ТЛ

Специализированная методика  Томографик 2.3 (к дефектоскопу УД4-ТМ) предназначена для контроля деталей локомотивов серий:

ЧС2, ЧС2т, ЧС4, ЧС4т, ЧС7, ВЛ, 2ТЭ116, 2ТЭ10, М62, ТЭМ2, ЧМЭ-3, ЭР1,2,9, ЭД4м, ЭТ2.

Функциональные особенности:

    • Автоматическое вычисление расстояния до дефекта и проекции на оси X и Y.
    • Режим автоматической регулировки усиления позволяет пользователю не тратить время на подбор нужного усиления.
    • Архив результатов позволяет просмотреть всю требуемую информацию о параметрах и результатах контроля.
    • Документирование результатов контроля осуществляется посредством универсального приложения АРМ Дефектоскописта.

Спектр контролируемых деталей: ось, бандаж, поверхность катания, межзубная впадина, болт крепления полюсов ТЭД, болт подвешивания, карданный вал, вал малой шестерни, удлинённая ступица, серьга подвешивания, валик подвески.

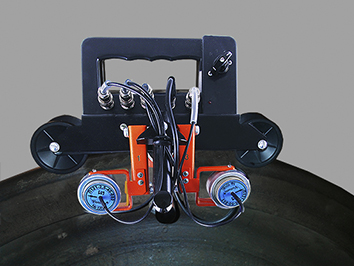

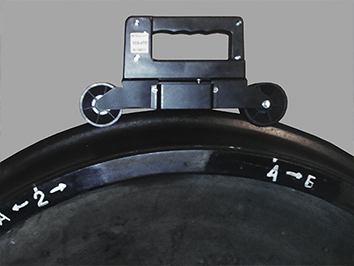

 Контроль бандажей выполняется с использованием сканера УСК-ТЛ, существенно сокращающего время и трудоемкость контроля. В сканер встроен датчик пути, позволяющий строить томографические изображения и определять координаты дефектных участков. УСК-ТЛ имеет встроенный вихретоковый датчик для выявления заводских клеймений бандажей с целью недопущения перебраковки (ложного срабатывания дефектов в зоне клеймений). Благодаря встроенной многоканальной системе, УЗ и ВТ датчики работают одновременно!
Концепция приложения Томографика 2.3,  ориентирована на максимальное уменьшение роли человеческого фактора за счёт реализации таких режимов как:

  • Слежение за акустоконтактом;
  • Полный мониторинг ПЭП;
  • Анализ затухания в контролируемых материалах;
  • Визуализация дефектов, включая эквивалентную площадь, глубину залегания и ориентацию в пространстве;
  • Встроенные обучающие демо-ролики для быстого ознакомления с приложением.
