ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

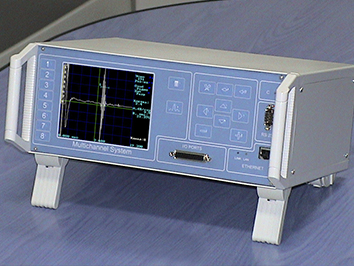

УСМ-8

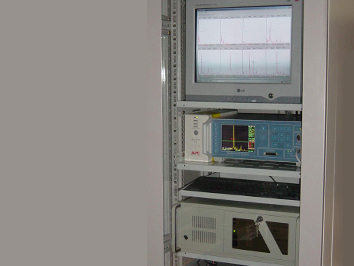

Дефектоскоп УСМ-8 используется совместно с автоматическими системами контроля на промышленных предприятиях, в производственных комплексах с непрерывными технологическими процессами. Допустимая скорость линейного перемещения объектов может составлять до 10 м/с. При данных параметрах многоканальный дефектоскоп обеспечивает высокую точность и достоверность измерений.

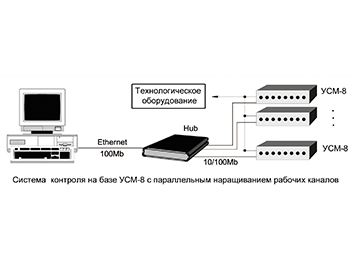

Блочная структура компоновки Дефектоскопа УСМ-8 позволяет потребителю  самостоятельно, определять количество и тип каналов: Ультразвуковых, Вихретоковых или Импедансных. Каналы могут работать синхронно или асинхронно, все методы контроля доступны одновременно, предусмотрена поддержка периферийного и технологического  оборудования.

Раелизуемые схемы контроля:

  • раздельно-совмещенный,
  • совмещенный,
  • теневой,
  • зеркально-теневой,
  • иммерсионный и т. д.

В комплекте с УСМ-8 поставляется программное приложения под ОС Windows для управления и обработки данных в рижиме "on-line".  Система проста и удобна в обслуживании, легко масштабируется. Многоканальный дефектоскоп УСМ-8 также оснащен программно-аппаратной поддержкой для установки дополнительного оборудования: датчика пути, светового барьера, координатного устройства, дефектоотметчика, звуковой и световой сигнализации и т. д.

Функциональные особенности:

Программирование амплитуды импульса возбуждения до 300 В.
Программирование формы зондирующего импульса.
Программирование частоты запусков импульса в интервале от 100 Гц до 10 кГц.
Синхронизация дефектоскопа с другими устройствами и приборами.
Работа как с ПЭП, так и с ЭМАП.
Последовательное и/или одновременное возбуждение ПЭП (ЭМАП) и прием сигнала по всем каналам.
Настраиваемый блок цифровой фильтрации данных в каждом канале.
Работа в раздельно-совмещенном и совмещенном режиме на каждом канале.
Чувствительность контроля качества литых заготовок − Sэ = 3 мм2.
Чувствительность контроля сварных швов – Sэ = 2 мм2.
Эхометод контроля: теневой, зеркально-теневой, эхозеркальный.
Работа с датчиком пути.
Удаленное управление.
Связь с управляющим ПК через интерфейс 10/100BASE-T.
Подключение ПЭП/ЭМАП через разъемы типа LEMO.
Стабильные параметры контроля благодаря использованию современных цифровых технологий.
