Вихретоковые преобразователи

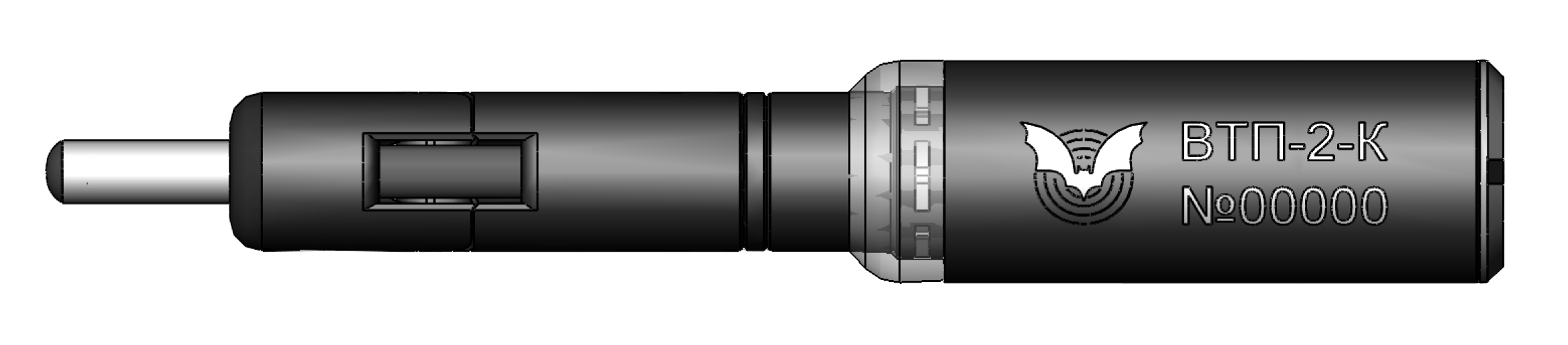

ВТП-2-02, ВТП-2-02У, ВТП-3-02, ВТП-3-02У, ВТП-4-02, ВТП-1С-02

Рабочая частота 0,002 - 6,0 МГц; размеры: Ø14, Ø20х37

Представленные в разделе вихретоковые преобразователи рассчитаны на работу с приборами неразрушающего контроля для металлургической промышленности, авиационного транспорта и т. д. Это оборудование может работать как с ферромагнитными, так и неферромагнитными материалами. Основное назначение - обнаружение поверхностных и подповерхностных дефектов в материаллах обладающих электропроводностью.

В зависимости от потребности, компания Техновотум, предлагает линейку вихретоковых преобразователей:

  • накладные. Преобразователь состоит из одной или нескольких индуктивных катушек, к торцам которых подводят исследуемую поверхность. Изделие может иметь ферромагнитный сердечник или изготавливаться без него. Наличие сердечника повышает чувствительность вихретокового преобразователя и локализует магнитный поток, уменьшая зону контроля. Накладные модели используются в основном для проверки изделий с плоскими поверхностями и конструкций сложной формы. Преобразователи незаменимы в случаях, когда необходимо обеспечить высокую локальную чувствительность контроля;
  • проходные. В процессе проверки вихретоковый преобразователь проходит снаружи или внутри объекта либо погружается в него (если исследуется жидкость). Проходные модели характеризуются однородностью магнитного поля в контролируемой зоне. Это повышает стабильность сигнала преобразователя при радиальных смещениях объекта. Наружные проходные устройства используют для контроля линейно протяженных объектов (прутков, проволоки, труб) и мелких изделий массового выпуска (шарики для подшипников и т. д.). С помощью внутренних преобразователей исследуют внутренние поверхности труб, стенки отверстий в узлах и деталях;
  • комбинированные. Вихретоковые преобразователи могут работать и как проходные, и как накладные.
